Productintroductie
HYJF -15 KVA/75KV PD-Vrije stroomfrequentie gedeeltelijke ontladingstester Dit testsysteem wordt voornamelijk gebruikt voor sommige stroomproducten onder 35kV spanningsniveau, zoals transformatoren, vermogenstransformatoren, hoogspanningsstroomonderbrekers, kabelaccessoires en andere testproducten voor stroomvoorziening van de stroomafvoer, partiële onderzoekstests en wetenschappelijke onderzoekstest.
Werkconditie
Gebiedhoogte: minder dan of gelijk aan 1000m
Omgevingstemperatuur: -20 graad -+40 diploma
Relatieve luchtvochtigheid: minder dan of gelijk aan 90% (25 graden)
De golfvorm van de voedingspanning is een werkelijke sinusgolf en de golfvormvervormingssnelheid is<3%
Stel een betrouwbaar aardingspunt op met aardingsweerstand<0.5Ω
Installatielocatie: binnenshuis
Productparameter
HJJF-15KVA/75kV PD-vrije stroomfrequentie gedeeltelijke ontladingstester samengesteld apparaat
Ydj -15 kva/75kV non-pd test transformator 1 set
Tcjht {{{0}} kva -15/0.38/0-0. 42 Voltageregelaar 1 set
Frc -400 pf/75kV koppeling condensator 1set
Dz -0. 2/5 Beschermingsweerstand 1 Set
Tcjh -15 kva -controller (handleiding) 1 set
Hylbq {{{0}}}/0.4 Power Filter 1 set
Kabel en accessoire 1 set
Accessoires

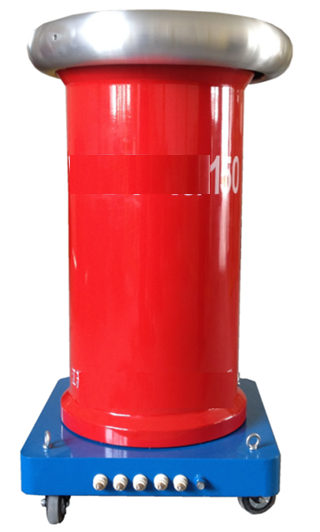

Model: YDJ－15 ／ 75 PD-vrije testtransformator
Structureel type: geïsoleerde cilindertype
Aantal fasen: enkele fase
Frequentie: 50Hz
Nominale capaciteit: 15kva
Nominale ingangsspanning: 0. 4KV
Nominale invoerstroom: 37,5A
Nominale uitgangsspanning: 75kV
Nominale uitvoerstroom: 0. 2a
Uitgangsgolfvormvervorming: minder dan of gelijk aan 3%
Stroomfrequentie bestand tegen spanningsniveau: 82,5 kV/1min
Looptijd: nominale spanning en nominale stroom kunnen 5 minuten continu worden uitgevoerd; 2/3 nominale spanning en 2/3 nominale stroom laten continue werking toe
Lokale ontlading: minder dan of gelijk aan 3 stc bij nominale spanning, minder dan of gelijk aan 2pc bij 80% nominale spanning
Koelmethode: olie-stimuleerde zelfkoeling
Structuur: de isolerende schaal wordt gewond met epoxyglasdraad
Temperatuurstijging: <45k
Impedantiespanning: <10%
No-load stroom: <5%
Model: tcjht - 15 ／ 0. 38/0-0. 42 Voltage -regulator
Aantal fasen: enkele fase
Frequentie: 50Hz
Nominale capaciteit: 15kva
Nominale ingangsspanning: 0. 38kv
Nominale invoerstroom: 39,5A
Nominale uitgangsspanning: 0-0. 42kv
Nominale uitgangsstroom: 35,7a
Golfvormvervormingssnelheid:<3%
Startspanning: minder dan of gelijk aan 1%
Looptijd: 1 minuut bij 1,1 keer nominale spanning, 30 minuten continue werking bij nominale spanning en nominale stroom
Model: frc -400 pf/75kV koppeling condensator
Nominale frequentie: 50Hz
Nominale capaciteit: 400pf
Nominale spanning: 75kV
Gedeeltelijk ontladingsniveau: 100% nominale spanning kleiner dan of gelijk aan 3 stc, 80% nominale spanning kleiner dan of gelijk aan 2pc
Structureel type: geïsoleerde schelloliepapiercondensatorstructuur. Het bestaat uit een bovenklep, een condensatorlichaam, een mobiele basis, een armspanningsarm, enz.
De spanningsverdeler dient ook als een koppelingscondensator voor gedeeltelijke ontladingsmetingen.

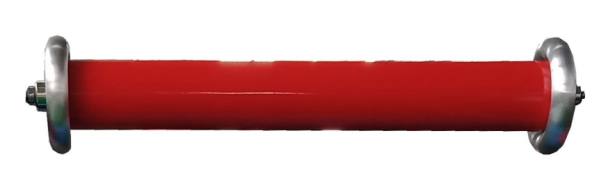

Model: dz -0. 2/5 Beschermingsweerstand
Nominale spanning: 75kV
Rated Current: 0. 2a
Nominale weerstand: 5kΩ
Lokaal ontladingsniveau: 100% nominale spanning kleiner dan of gelijk aan 3 stc, 80% nominale spanning kleiner dan of gelijk aan 2pc
Structuurtype: De geëmailleerde nikkel-chromiumdraad wordt gewond op de epoxycilinder en de verbindingsbuizen zijn aan beide uiteinden geconfigureerd om verbinding te maken met de transformatorverdeler
Er is een afschermingsring aan het einde; Wanneer het onderwerp wordt ontslagen, zal de beschermingsweerstand geen isolatieschade veroorzaken.
