Productintroductie

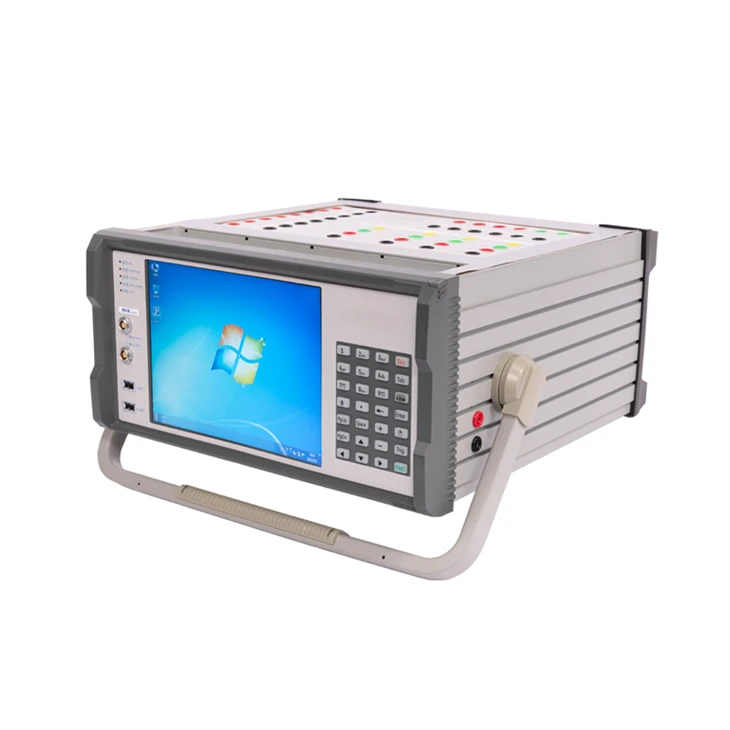

HY7000 6 Fasebeschermingsrelaisetester
De HY7000 6 PHASE RELAY TESTING KIT is een relaisbeschermingstestapparaat dat is ontworpen in overeenstemming met de technische specificaties die zijn beschreven in de "DL/T 624-2010 technische specificaties voor op microcomputers gebaseerde relaisbeschermingstestapparatuur". Het is gebaseerd op het communicatiestandaardsysteem IEC61850 en wordt geïmplementeerd met behulp van geavanceerde computertechnologie.
Het product is uitgerust met een krachtige eindversterker- en gebouwd op een krachtig PowerPC + X86-platform. Het maakt gebruik van een modulair ontwerp en beschikt over hoge functionaliteit, hoge precisie, compact formaat en licht gewicht. Het kan functionele en prestatietests uitvoeren op relaisbeveiligingsapparaten, meet- en controleapparatuur en intelligente terminals, waardoor het geschikt is voor gebruik in energiecentrales, onderstations, verschillende wetenschappelijke onderzoeksinstellingen en apparaatfabrikanten.
Productparameter
|
Uitgang AC-spanningsbron * (Opmerking: de maximale uitvoer voor sommige modellen is 120V/125V/130V/150V; raadpleeg de daadwerkelijke apparaat-/softwareprompt.) |
||
|
Bereik |
6 kanalen, elk 130V/60VA |
|
|
Nauwkeurigheid |
0V~2V: ±4mV; 2V~130V: ±0,1% |
|
|
Oplossing |
1mV |
|
|
Uitgang AC-stroombron * (Opmerking: de maximale uitvoer voor sommige modellen is 30A/35A/40A; raadpleeg de daadwerkelijke apparaat-/softwareprompt.) |
||
|
Bereik |
6 kanalen, elk 40A/250VA (optioneel 450VA) |
|
|
Nauwkeurigheid |
0~500mA: ±1mA; 500mA~30A: ±0,1% |
|
|
Oplossing |
1mA |
|
|
Fase |
||
|
Bereik |
0 ~ 360 graden |
|
|
Nauwkeurigheid |
±0,1 graad |
|
|
Oplossing |
0,1 graad |
|
|
Frequentie |
||
|
Bereik |
0~2500Hz (maximale uitvoer voor sommige modellen is 1000Hz) |
|
|
Nauwkeurigheid |
<±0.001Hz(0~65Hz) <±0.01Hz(65~450Hz) <±0.02Hz(450~2500Hz) |
|
|
Oplossing |
0,001 Hz |
|
|
Tijd |
||
|
Bereik |
10 ms ~ 9999,999 s |
|
|
Oplossing |
1 ms |
|
|
Digitale ingangen |
||
|
Hoeveelheid |
8 paar |
|
|
Ingangsspanning |
Accepteert droge contacten of spanning-dragende contacten 0~250V |
|
|
Digitale uitgangen (sommige modellen hebben 8 paren, waaronder 6 snel-werkende uitgangen) |
||
|
Hoeveelheid |
6 paar, inclusief 4 snel-werkende uitgangen (actietijd < 0,1 ms) |
|
|
Brekende capaciteit |
DC250V/0,5A |
|
|
Uitgang DC-spanningsbron * (Opmerking: het maximale uitgangsvermogen voor sommige modellen is 160 V; raadpleeg de daadwerkelijke apparaat-/softwareprompt.) |
||
|
Bereik |
Elk kanaal: -175~175V/60VA |
|
|
Nauwkeurigheid |
0V~2V: ±4mV; 2V~175V: ±0,2% |
|
|
DC-stroombronuitgang |
||
|
Bereik |
Elk kanaal: 0~20A/200VA |
|
|
Nauwkeurigheid |
0~500mA: ±2mA; 500mA~20A: ±0,1% |
|
|
Synchronisatie |
||
|
Interfacetype |
GPS/BD ANT, IRIG-B/PPS optisch signaal; IRIG-B/PPS elektrisch signaal; IEEE 1588 |
|
|
Hoeveelheid |
GPS/BD ANT: 1; IRIG-B/PPS optisch signaal: 2 (1 voor tijdsynchronisatie, 1 voor timing); IRIG-B/PPS elektrisch signaal: 2 paar (1 paar voor tijdsynchronisatie, 1 paar voor timing); IEEE 1588: 1 paar |
|
|
Draadloze connectiviteit |
||
|
Interfacetype |
WiFi, (Optioneel 4G) |
|
|
Bekabelde connectiviteit |
||
|
Interfacetype |
100M LAN-poort, RJ45 |
|
|
Hoeveelheid |
2 |
|
|
Voeding |
||
|
Voedingsspanning |
AC 220V, toegestane afwijking: -20% ~ 20%; (Optionele DC-voeding 200V~380V) |
|
|
Leveringsfrequentie |
AC-voeding: 47~65 Hz; DC-voeding: 0 Hz |
|
|
IEC 61850 Communicatie-interface * |
||
|
Functie |
Willekeurig configureerbaar als IEC 61850 9-1/9-2 SMV zend-/ontvangstterminal of GOOSE zend-/ontvangstterminal. |
|
|
Interfacetype |
LC optische poort |
|
|
Hoeveelheid |
8 paar, 6 paar zijn 100M adaptief, 2 paar zijn 100/1000M adaptief |
|
|
Golflengte |
1310 nm |
|
|
IEC 60044 Communicatie-interface * |
||
|
Functie |
Ontvangst en verzending van IEC60044-7/8, DL/T282-berichten |
|
|
Interfacetype |
ST |
|
|
Hoeveelheid |
6 zendpoorten, 2 ontvangstpoorten |
|
|
Analoog laag-signaalingangsniveau |
||
|
Interfacetype (optioneel) |
Luchtvaartconnector, AC-spanning 0-7V |
|
|
Hoeveelheid |
12 kanalen |
|
|
Analoog laag-signaaluitgangsniveau |
||
|
Interfacetype (optioneel) |
Luchtvaartconnector, wisselspanning (of stroom) kunnen worden aangepast. |
|
|
Hoeveelheid |
12 kanalen, AC-spanning 0-7V / DC-stroom 0-20mA |
|
|
USB-poort * |
||
|
Hoeveelheid |
3 |
|
|
Bedrijfsomgevingsomstandigheden |
||
|
Bedrijfstemperatuur |
-10 graden ~50 graden |
|
|
Vochtigheid |
Minder dan of gelijk aan 95%, niet-condenserend |
|
|
Ander |
||
|
Online-interface |
RJ45 |
|
|
Weergave |
10,4-inch True Color LCD-scherm met aanraakfunctie |
|
|
Hulpspanningsuitgang (optioneel) |
110/220V DC-uitgang aan de zijkant van het chassis, uitgangsvermogen: 200W |
|
|
Afmetingen |
460 mm x 212 mm x 436 mm (L x B x H) |
|
|
Gewicht |
18 kg |
|
Producteigenschap en toepassing
1. Intelligente testmodule
Ondersteunt het intelligent bewerken van testsjablonen. Testitems kunnen tijdens de test vrijelijk worden toegevoegd en opgeslagen als herbruikbare testprojectbestanden, waardoor de testefficiëntie tijdens latere periodieke inspecties en fasen voor het elimineren van defecten wordt verbeterd.
2. Automatisch testen
Beschikt over automatische testfuncties voor beveiliging op-site en digitale beveiliging, waardoor alle testitems voor één enkel beveiligingsapparaat met één klik kunnen worden voltooid.
3. Digitale/analoge uitgang
Geschikt voor het testen van beveiligingsapparatuur, meet- en regelapparatuur en intelligente terminals in digitale onderstations, maar ook voor het testen van analoge beveiligingsapparatuur, generator-transformatoreenheden, enz.
Gelijktijdige analoge en digitale uitvoer
Ondersteunt de gelijktijdige uitvoer van analoge signalen, SV, FT3 en de verzending/ontvangst van GOOSE-berichten.
4. Meerdere scanmodi
Ondersteunt handmatige of automatische tests van amplitude, fase, frequentie, impedantie, vector, ordinale grootheid en vermogen. Ondersteunt ook automatische veranderingstesten in de hellings-, slip- en uitgebreide modi.
5. Veiligheid en alarm
Voorzien van oververhittings- en overstroombeveiliging. De stroombron heeft open-beveiligings- en alarmfuncties, en de spanningsbron heeft beveiligingsfuncties tegen overbelasting en kortsluiting-.
6. Grafische virtuele terminalweergave
Ondersteunt grafische weergave van virtuele terminals, waardoor een duidelijk en intuïtief beeld van de gegevensstroom ontstaat.
7. Gelijktijdige verzending en ontvangst van berichten
Ondersteunt IEC61850-9-1, IEC61850-9-2 en GOOSE optische digitale berichtuitvoer. GOOSE-signalen kunnen onafhankelijk worden verzonden/ontvangen of worden gedeeld via dezelfde optische Ethernet-interface als IEC61850-9-2.
8. FT3/Uitgebreide FT3
Ondersteunt FT3, uitgebreide FT3 en DL/T 282 berichtuitvoer.
Ondersteunt baudrates van 2M/4M/6M/8M/10M/15M/20M voor UART-codering en 5M/10M/20M voor Manchester-codering.
9. Anomaly Testeek
Geschikt voor het simuleren van berichtafwijkingen, waaronder kwaliteitsafwijkingen, jitter van de transmissiefrequentie, vertragingsafwijkingen, pakketverlies, verlies van synchronisatie, sprongen in volgnummers, onderhoudsmodus en valse statuswijzigingen.
10. StoringToneelstukrug
Ondersteunt foutsimulatie en functies voor het afspelen van gegevens in COMTRADE-formaat.
11. MMS Servijs
Beschikt over een lees-/schrijffunctie voor het instellen van MMS-waarden, waardoor toegang tot configuratie-informatie mogelijk is, zoals ingestelde waarden van intelligente IED-apparaten.
12. Tijd Synhronisatie en timing
Beschikt over synchrone triggerfunctionaliteit. Ondersteunt directe verbinding met GPS/BD-antennes voor tijdsynchronisatie, evenals IRIG-B-, PPS- en PTP 1588-tijdsynchronisatiemethoden. Kan ook IRIG-B-, PPS- en PTP 1588-timingsignalen extern uitvoeren.
13. Hardwirode Contacte in- en uitgangen
Digitale ingangen zijn actieve/passieve adaptieve contacten, die automatisch het ingangstype en de spanning identificeren. Kanalen zijn van elkaar geïsoleerd, met alarmmeldingen voor aansluiting met omgekeerde polariteit.
14. Messleeftijd Receptie en analyse
Beschikt over mogelijkheden voor berichtontvangst en -analyse. Ontvangen berichten kunnen met ZHNDA worden geopend voor analyse of worden geëxporteerd.
15. Enkele-Fiber Modus
Optische poorten ondersteunen single-vezeltransmissie en single-glasvezelontvangst. Ondersteunt optische vermogenstests.
16. Analoog laag-signaal
Uitgerust met analoge signaalinterfaces op laag-niveau. Ondersteunt 12 kanalen met analoge laag-signaalinvoer, geschikt voor het meten van -7V tot 7V AC-spanning. Ondersteunt 12 kanalen met analoge signaaluitvoer op laag niveau, geschikt voor het uitvoeren van -7V tot 7V AC-spanning.
17. Raak Bediening aan
Uitgerust met een 10,4-inch scherm met hoge resolutie dat aanraakbediening ondersteunt.
18. Draadloze connectiviteit
Biedt 4G-testfunctionaliteit op afstand en bevat een WiFi-module voor gebruikersgemak.
Accessoire
|
bestelnummer |
specificaties en modellen |
hoeveelheid |
eenheid |
|
1 |
Relaisbeschermingstester Hoofdunit UV1.1 |
1 |
Tafel |
|
2 |
Testsignaallijn-(4*4mm²*1)*3m geel-groen-rood-zwart (opening 30 cm, met intrekbare beschermhoes) |
2 |
groep |
|
3 |
Testsignaallijn-(4*1,6 mm²*1)*3 m geel-groen-rood-zwart (opening 30 cm, met intrekbare beschermhoes) |
2 |
groep |
|
4 |
Testsignaalleiding-2,5 mm² geelgroen, 3 meter (met intrekbare beschermhoes) |
1 |
groep |
|
5 |
Kabel – Analoge 14-polige luchtvaartstekkerkabel, 1,0 m (TGG) |
1 |
wortel |
|
6 |
Teststekker-krokodilclip (10 mm clip) geel 2 groen 2 rood 2 zwart 6+U-vorktype (5 mm inzetstuk) geel 2 groen 2 rood 2 zwart 6+isolatienaald (Φ2 naald-vormige plug) rood 6 zwart 6 |
1 |
Set |
|
7 |
Netsnoer-D1-3/D003-4-3*0,75/1,8 meter/zwart |
1 |
wortel |
|
8 |
Gekruiste netwerkkabel – RJ45-RJ45 1.5M |
1 |
wortel |
|
9 |
Optische module-GTLS-1303-2MIL |
1 |
individueel |
|
10 |
Terminal-PGF-508-4P (000) |
1 |
individueel |
|
11 |
Testsignaallijn-JBF4MM2×0,25M geel |
2 |
takje |
|
12 |
Testsignaallijn-JBF4MM2×0,25M groen |
2 |
takje |
|
13 |
Testsignaallijn-JBF4MM2×0,25M rood |
2 |
takje |
|
14 |
Testsignaallijn-JBF4MM2×0,25M zwart |
2 |
takje |
|
15 |
Draadspiraal-36 cm (lengte) *19 cm (breedte) *25 cm (hoogte) |
1 |
individueel |
|
16 |
Beschermdoos van aluminiumlegering-Beschermdoos-516x326x516 (aangepaste aluminiumlegering) -Grijs-Bevat schuimvulling aan de binnenkant - Geen zeefdruk op de voor- en achterkant van de doos, zeefdruk op zowel de linker- als de rechterkant |
1 |
individueel |
|
17 |
DC-voedingskabel |
1 |
wortel |
|
18 |
Paklijst, ontvangstbevestigingsformulier, certificaat van overeenstemming |
1 |
Set |
Veelgestelde vragen
1. Levering:Snelle levering en flexibele transportwijze
2. Betaling:Kies voor betalingsvoorwaarden en een handige betaalmethode
3. Verkoopservice:24 uur per dag online contact, kies het juiste model apparatuur op basis van uw verzoek, geef het beste aanbod en ondersteun maatwerk
4. Garantieperiode:Alle machines worden geleverd met één garantie op levenslange technische ondersteuning voor u. Online antwoord op technische problemen van klanten.
