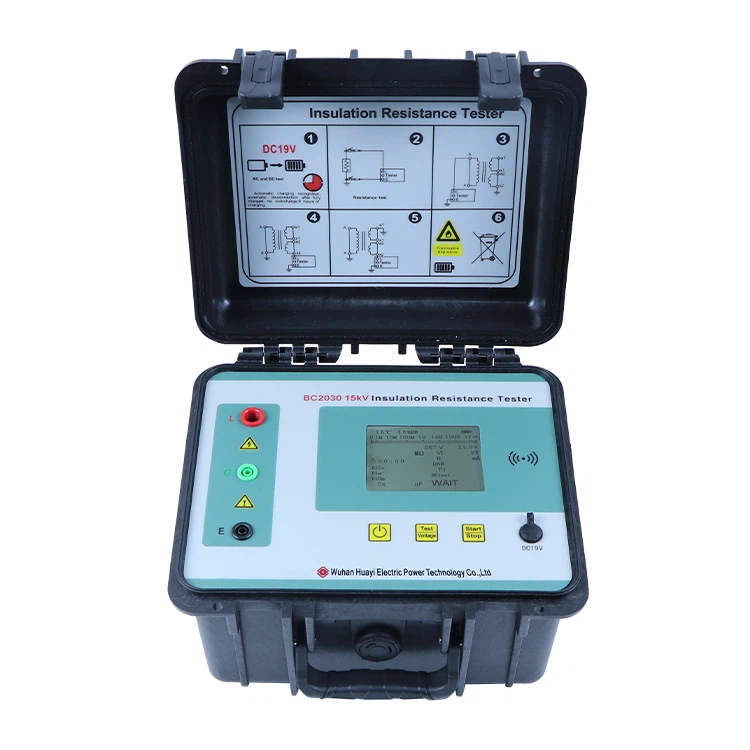

product Introductie
De isolatieweerstandstester is ontworpen en ontwikkeld om de isolatiekwaliteit van grote hoogspanningstransformatoren, motoren, generatoren, stroomkabels over lange afstanden, buisrails en andere elektrische isolatie onder sterke interferentie op het gebied van hoogspanningsstations en energiecentrales te evalueren . Het is vooral geschikt voor het testveld van grote capacitieve sterke interferentie boven 110 kV.
Productparameter
● veiligheidsspecificaties
IEC 61010-1 CAT.IV 600V vervuilingsniveau 2
IEC 61326 EMC-specificaties: elektrische apparatuur voor testen, controle en inspectie
IEC60529 IP64 (doos gesloten)
De veiligheidsprestaties van het instrument zijn in overeenstemming met de internationale norm IEC61010-1:2001.
Dit instrument voldoet aan standaard Q/WKD10.
Isolatieweerstand: 50M (tussen meetlijn en behuizing)
● bestand tegen spanning: AC 10kV 50Hz 1min (tussen meetlijn en behuizing)
● bedrijfstemperatuur en vochtigheid: -10 graad ~ +50 graad 85%RH
● opslagtemperatuur en vochtigheid: -15 graad ~ +55 graad 90%RH
● laadstroomvoorziening: 230V, 50/60 Hz
● Batterijvoeding: 16V oplaadbare lithium-ionbatterij 2600mAH of meting tijdens het opladen heeft geen invloed op de testnauwkeurigheid.
● formaat: 27×22×15cm
● gewicht: 3 kg
● Nauwkeurigheid testspanning: 100% tot 110% van de nominale waarde
● Nauwkeurigheid spanningsmeting: 5%+10V
● kortsluitstroom: 7-10ma.
● weergavemodus: dubbele digitale en analoge wijzerweergave.
|
Geschat (kV) |
{{0}}.25KV, 0,5KV, 1KV, 2,5KV, 5KV, 10KV |
|
Testspanning (kV) |
Nominale spanning × (1 ± 10%) De belastingsweerstand bedraagt niet minder dan 1% van het bereik |
|
De maximale fout is 10% RDG-bereik |
(0.001-50) GW/5kV/10kV (0.001-50)GW/2,5kV (0.001-50) GW/1kV ({{0}}.001-5)GW/0,5kV ({{0}}.001-5)GW/0,25kV |
|
De maximale fout is een bereik van 20%RDG |
(50-2000) GW/5kV/10kV (50-200)GW/2,5kV (50-100) GW/1kV ({{0}})GW/0,5kV ({{0}})GW/0,25kV |
|
Geen vereisten |
>10T |
|
Uitgangskortsluitstroom |
Groter dan of gelijk aan 5 mA |
|
CX |
0.01-9.99uF 20%±5rgd |
|
Absorptieverhouding, polarisatie-index Meetbereik o |
Testbereik: 0.01 -9999.99 fout: ±(1%RDG＋1d) |
|
Fout bij weergave uitgangsspanning |
±(3%RDG + 1d) |
|
Live-monitoring |
Alarm AC 0-3KV(re) |
Producteigenschap en toepassing
● ontworpen in strikte overeenstemming met veiligheidsnormen, uitgangsspanning: 250v, 500v 1000v, 2500v, 5000v, 10000v
● automatische kalibratiefunctie van het instrument, automatische kalibratienauwkeurigheid vóór de test.
● apparaat zelfcontrolefunctie, kan automatisch detecteren of het meetcircuit normaal is.
● dit instrument heeft de functie voor het meten van de werkelijke testspanning, de functie voor het meten van de lekstroom en de automatische ontladingsfunctie. Via de functie voor het meten van de werkelijke testspanning kunt u intuïtief zien of de valspanning van het testinstrument met belasting aan de nationale eisen voldoet.
● het kan automatisch R15S, R60S en R10min meten en onthouden, en automatisch de testwaarde en testtijd van de polarisatie-index (PI) en de geïnduceerde absorptieverhouding (DAR) weergeven.
● superieure anti-interferentieprestaties, wanneer de interferentiestroom 2mA bereikt, garandeert het instrument nog steeds de testnauwkeurigheid en het sterke anti-interferentievermogen, vooral bij gebruik voor 110KV en hoger transformatoren met grote capaciteit en voedingskabelsystemen over lange afstanden.
● automatische ontlading: voor testproducten met grote capaciteit is na automatische ontlading handmatige ontlading vereist.
● analoge wijzer en digitaal display bestaan naast elkaar, de digitale weerspiegelt de nauwkeurigheid van de isolatieweerstand van de test, en de analoge wijzer kan de dynamische verandering van de isolatieweerstand tijdens de test weerspiegelen.
● alarmfunctie tijdens spanningsboost, hoogspanningsuitgang van de zoemerwaarschuwing, weg van de testlocatie, het waarschuwingsgeluid stopt automatisch na de test.
● Digitaal display voor batterijvoeding en beveiligingsfunctie voor onderspanningsalarm (intelligent beheer van het opladen van de batterij).
● automatische uitschakelfunctie: dit instrument heeft een automatische uitschakelfunctie. Na 10 minuten meten, automatische uitschakeling.
● kortsluitbeveiliging, kortsluitstatus lekstroom grote stoptest.
Prodectiedetails
FAQ
1. Levering:Snelle levering en flexibele transportwijze
2. Betaling:Kies de betalingsvoorwaarden en de betalingswijze die u het beste uitkomt
3. Verkoopservice:24-uur online contact, Kies het juiste model apparatuur op basis van uw verzoek, doe het beste aanbod, ondersteuning voor maatwerk
4. Garantieperiode:Alle machinekwaliteitsgaranties voor één jaar en levenslange technische ondersteuning voor u. Online antwoord op technische problemen van klanten.
Klantbezoek
Onze service
01
Voorverkoopservice
Voer productadvies, productpromotie, marketingactiviteiten en technische ondersteuning uit voor de behoeften van de klant.
02
Bezorgservice
Verpakken met houten kisten, verschillende verzendoplossingen bieden, verschillende betalingswijzen accepteren. Bespaar verzendkosten en zorg ervoor dat de producten goed zijn aangekomen.
03
Dienst na verkoop
één jaar garantie, installatie en inbedrijfstelling van specifieke producten; Reageer op vragen van consumenten, beantwoord vragen van consumenten en handel opmerkingen van consumenten af.
Mensen vragen het ook
Wat is het verschil tussen de aardweerstandstest en de isolatieweerstandstest?
1. Verschillende toepassingen: de isolatieweerstandstester wordt gebruikt om de grootte van de isolatieweerstand tussen twee geleiders te testen, en de aardings- en weerstandstester wordt gebruikt om de contactweerstand te meten tussen de geaarde elektrode (plaat) die in de grond is begraven en de aarde .
2, de weerstandswaarde is anders: de isolatieweerstandstester wordt meestal gemeten met een grote weerstandswaarde, zoals meer dan 1 megaohm, aarding, weerstandstester wordt gemeten door de weerstandswaarde is meestal klein, zoals onder 20 ohm.
3. Verschillende testmethoden: De testmethode van de aardings- en weerstandstester is dat de elektrische apparatuur afhankelijk is van de aarde om verbinding te maken met hetzelfde potentieel, namelijk de dichtheid van het contact tussen de draad of de bliksembeveiligingskabel en de aarde. en de isolatieweerstandstester niet.
